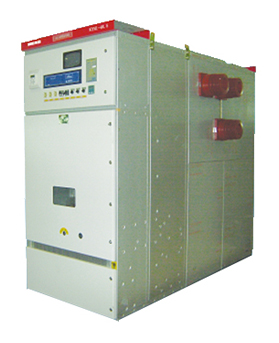

KYH1-40.5型户内铠装中置移开式交流金属封闭开关设备
产品简介
KYH1-40.5型铠装中置移开式金属封闭开关设备(以下简称开关柜)是蜀电电力成套有限公司在吸收国内外先进制造技术的基础上,自行设计开发的新产品。具有以下明显优点:
1、产品的外壳完全是由敷铝锌钢板经CNC机床加工多重折弯成型后用螺栓组装而成,具有很强的机械强度,有效的保证了产品的整齐和美观,柜门采用喷塑涂覆,具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4 Ⅹ级的防护等级。
2、本产品的主开关为蜀电电力成套有限公司自行研制开发的VHY-40.5型新型固封式真空断路器,其断路器具有寿命长、可靠性高、维护少、体积小的独特优点,并且具有完善、可靠的防误操作功能。同时开关柜也可以配置类似结构的其他断路器。
3、断路器手车为中置式结构,继承了KYN28-12系列中置式开关柜的优点。不仅避免了安装基础对断路器动静触臂配合的不利影响,又方便了断路器的维护检修。
KYH1-40.5型铠装中置移开式金属封闭开关设备实用于24~45KV三相交流50或60Hz电网,作为接受和分配电能,并对电路实行控制、监控和保护之用。可用于单母线、单母线分段系统;
技术规格/参数:
使用环境条件:
1、周围空气温度:上限+40℃;下线-15℃,且在24h内测得的平均值不超过35℃;
2、海拔:不超过1000m;
3、湿度:相对湿度:日平均值不大于95%,月平均值不大于90%;
4、饱和蒸汽压:日平均值不大于2.2kPa,月平均值不大于18kPa;
5、地震烈度不超过8度;
6、周围空气没有明显的受到尘埃、烟、腐蚀性和/或可燃气体、蒸汽或盐雾的污染;
7、无经常性的剧烈震动。
当开关柜使用条件超出以上规定,由用户和制造厂协商确定允许范围及技术措施;
为防止凝露现象,开关柜设有板式加热器。当开关柜处于备用状态时,就需投入使用,即使开关柜处于正常运行中,也应注意使用。
针对特殊场所,如地下变电所、无人值守变电所等运行不良的情况下,室内应曾加恒温降湿设备,改善产品运行条件,确保设备安全稳定的运行。
