产品概述:
开关型高压电缆分支箱可通过SF6负荷开关满足线路对各回路的控制,可在主回路安装对分支线路的总控制,也可以在各分支安装单独控制,还可以安装熔断器对线路的作过载保护。装在箱体内的各种元件满足各自的技术要求。

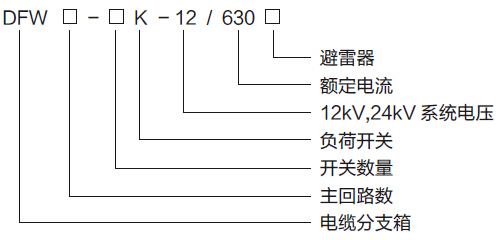

型号及含义:
产品特征:
1. 内装一组或多组开关设备,实现多组开关控制;
2. 全绝缘、全防护、全工况;
3. 可实现多回路扩展;
4. 抗洪水、抗污秽、抗凝露、耐腐蚀;
5. 结构紧凑、安装简单、负荷开关操作方便,并可实现电动操作功能;
6. 可配置测量仪表及其它辅助设备;
7. 安装带电显示器,可选安装避雷器及电缆故障指示器;
8. 有多种箱体材料可供选择,不锈钢板、普通碳钢等。
结构特点:
开关型高压电缆分支箱的设计满足安全运行、检查、维护、试验和操作。电缆分支箱的外形设计美观与周边环境相适应,具有良好的视觉效果。
1. 按终身使用设计,能抗各种侵蚀和老化,保证用户运行条件。
2. 箱体有足够的通风和隔热设施,箱体有可靠的封闭性,门窗通风孔设防尘、防小动物进入和防渗、漏雨设施 。
3. 外壳有足够的机械强度,可保证在运输和起吊时不致损坏和变形。
4. 在保证内部各电气设备的安全距离的前提下,体积可尽可能的小,结构紧凑,减少占地面积。
5. 分支箱内部设有接地连接端子和专用的接地导体,接地端子为直径不小于12mm的螺栓。
6. 分支箱内所有金属支架均与专用导体相连,其专用导体为截面不小于25mm2的铜带。
7. 门、隔板或其它构件都确保接地连接。
8. 电缆室底部有可调节的电缆固定夹和接地排,并带封板。
9. 进口硅橡胶电缆接头提供全屏蔽、全绝缘、全密封可触摸的安全保障。

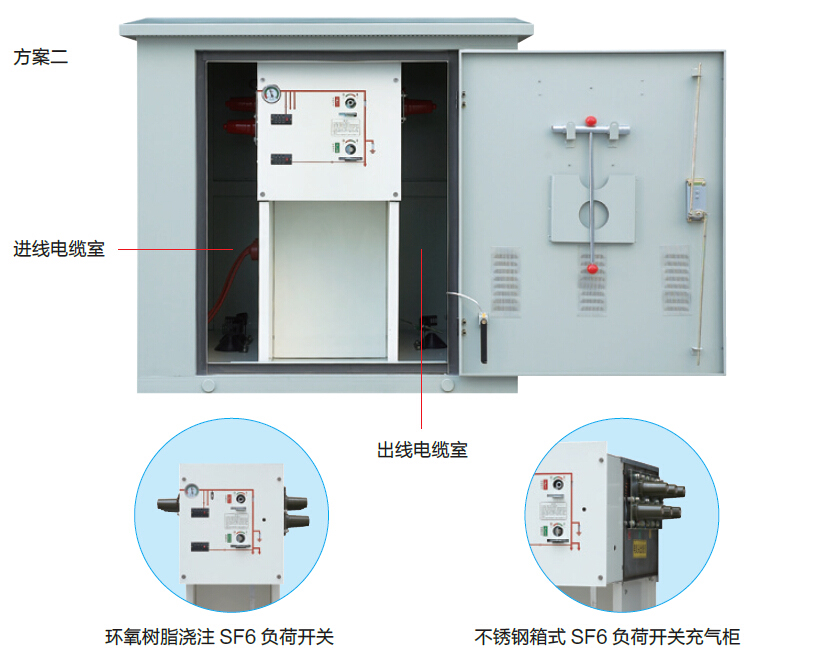

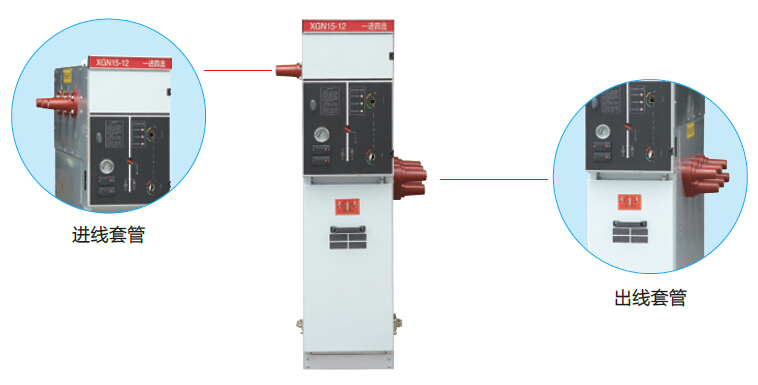

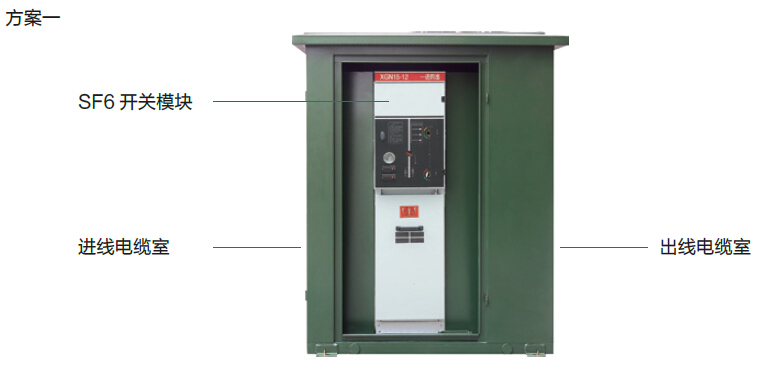

典型方案:

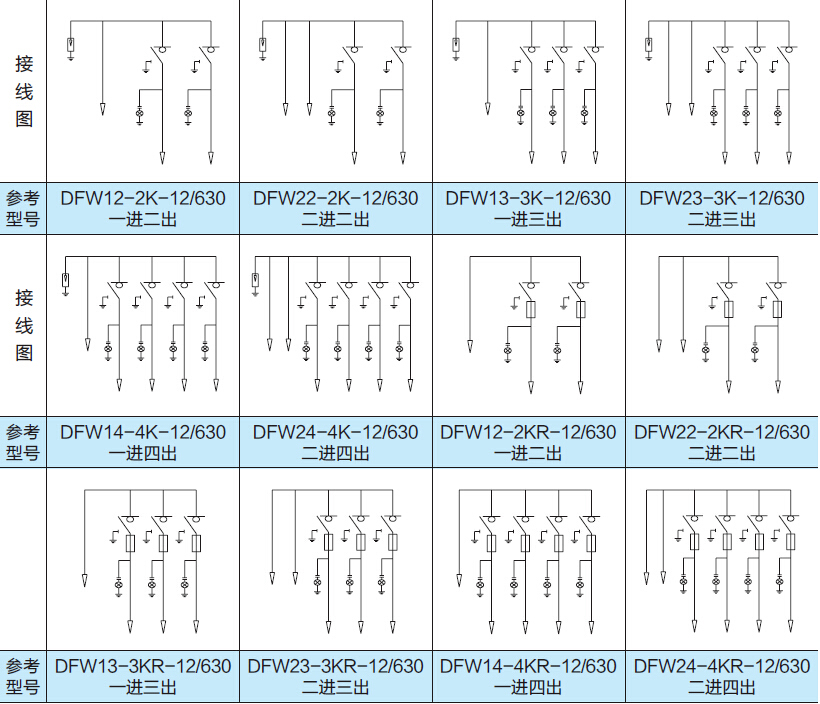

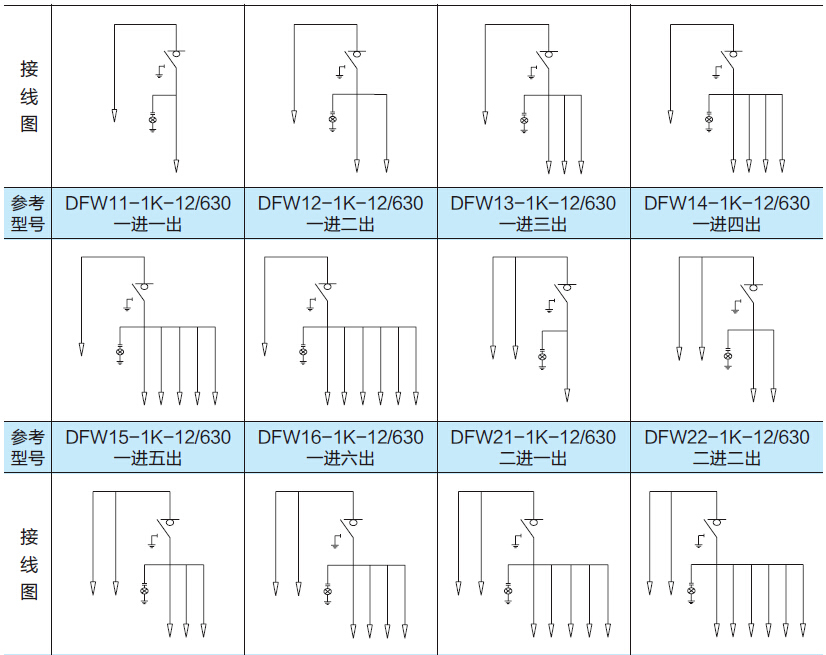

带开关电缆分支箱接线方案:

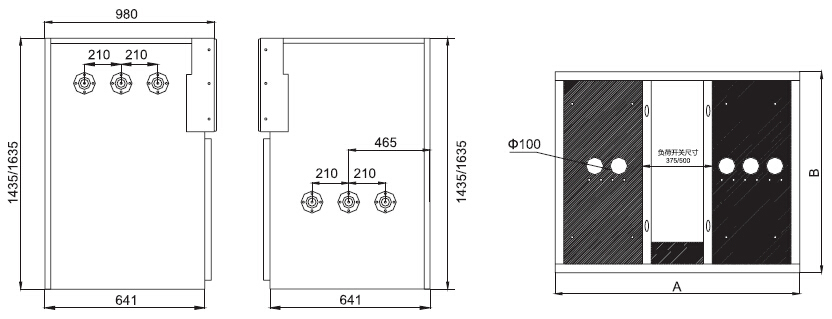

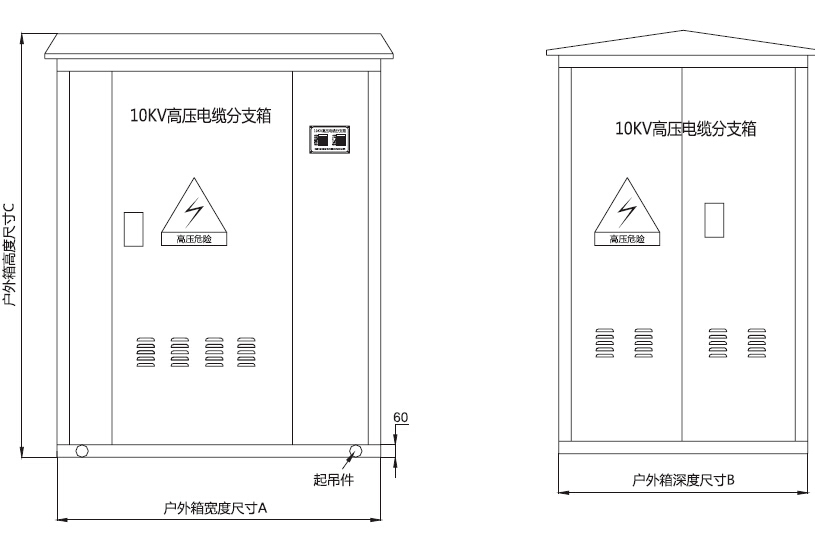

分支箱内柜和外形尺寸示意图:
订货须知:
请依据型号编码选择电缆分支箱的型号及进出线数目,依据附录选择所需要的电缆接头,或把您的信息提供给我们,我们可以为您提供所需要的配置。
对于订电缆分支箱的用户,可以提出对箱体的材料要求,若只需要电缆接头,其订货及相关信息请见可分离式电缆接头参考样本。
我们可以为您设计电缆分支箱的最佳方案,如果您有特殊的接线要求或建议,请与我们联系。
注:箱体标准颜色为军绿色,如需其它颜色请与我们联系。
